OMAX LAYOUT

LAYOUT est notre logiciel DAO innovant permettant de créer les parcours d’outils pour les centres d’usinage jet d’eau abrasive OMAX. LAYOUT comprend toutes les fonctions de base présentes dans une CAO avec une grande palette d’outils spécifiques dédiés au jet d’eau et au jet d’eau abrasive. Cela inclut les spécifications de qualité de coupe, des polices et plus encore.

LAYOUT permet d’importer les dessins directement depuis d’autres logiciels, fonctionne avec le standard DXF et beaucoup d’autres formats. La fonction Intelli-TRACE permet de reprendre des images depuis un scanner, un appareil photo numérique ou internet et de les convertir rapidement en dessin
vectorisé.

- Le logiciel Layout Premium récupère ou génère des fichiers DXF, il calcule les trajectoires et
place automatiquement les amorces de perçage. Il permet la définition des états de surface
(visible par différentes couleurs des éléments) désirés ainsi que le marquage et la gravure.
- Un module texte avec de multiples polices adaptées à la découpe est intégré. La configuration
de vos polices est possible.
- Il pourra s’installer sur tout PC équipé en Windows pro 64 bit (ou antérieur) avec le logiciel
MAKE en mode simulation, intégrant la base de donnée matière configurable et un module de
génération de devis (format TXT Excel ou Html).
- En langue Française, comme Make il sera activé par code obtenu lors de l’installation devant
être entré à nouveau si réinstallation.
- Possibilité de récupérer des fichiers au format ISO mais aussi IGES, DXF, DWG, PDF…

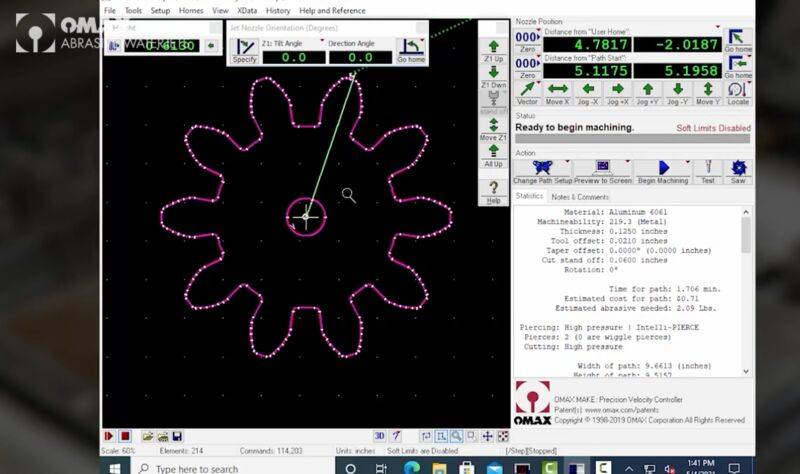

- Le Logiciel MAKE permet également un positionnement et une orientation de la pièce
définissable par l’opérateur afin de pouvoir permettre sa découpe dans tout format de
matière. De plus l’utilisation du laser permettra la localisation et l’orientation précise sur la
matière.
- Le 3D Path Editor permet la programmation en Z et des angles de découpes de tous les
parcours avec visualisation en 3D et 2D
