Les différentes qualités de coupe du jet d’eau abrasif
Lorsque l’on parle de qualité de découpe pour un jet d’eau, on peut aborder deux sujets principaux : l’état de surface obtenu ou bien la précision dimensionnelle effective de la découpe.
Contrairement aux outils d’usinage traditionnels, qui sont rigides, le jet d’eau est un outil qui peut se déformer, voire dévier, suivant de multiples paramètres à prendre en compte : la puissance du jet, la quantité d’abrasif mélangé au jet, la qualité et la granulométrie de ce même abrasif, la nature et l’épaisseur du matériau à découper, la vitesse d’avance du jet, etc.
Evidemment, les algorithmes et le logiciel de pilotage OMAX Intelli-MAX assistent l’opérateur dans sa tâche en paramètrant automatiquement et en optimisant la découpe suivant ces nombreuses variables.
Comme vous le constaterez dans la vidéo ci-contre, un jet d’eau « prend du retard » entre son entrée et sa sortie d’une matière, lorsqu’il est en mouvement (avance du jet).
Ainsi, si ce n’est pas une problématique lorsque l’on découpe un segment rectiligne, cela devient un paramètre à maitriser et à contrôler lorsque l’on doit découper une forme avec des changements de directions (angles, rayons, etc.), pour respecter la forme et la précision souhaitées. Ici encore, l’expertise de 30 ans de tests, de mises à jour de notre logiciel métier OMAX intelli-MAX, joue un rôle crucial pour assister nos clients dans leurs découpes quotidiennes ou pour les aider à aborder un nouveau matériau, avec la base de connaissances intégrée dans notre logiciel.
Par ailleurs, si l’on veut être plus exhaustif dans ce sujet, la découpe par jet d’eau abrasif produit généralement une dépouille lors de la découpe (principalement un v « inversé » pour les matériaux comme les aciers, granits, céramiques, etc.).
Pendant longtemps la seule « réponse » à cette problématique fut de réduire la vitesse d’avance d’un jet d’eau. OMAX, depuis de nombreuses années, offre une solution technique avec ses têtes à compensation de dépouille Tilt-A-Jet et A-JET, permettant d’obtenir des découpes à angle droit avec une inclinaison adaptée du jet.

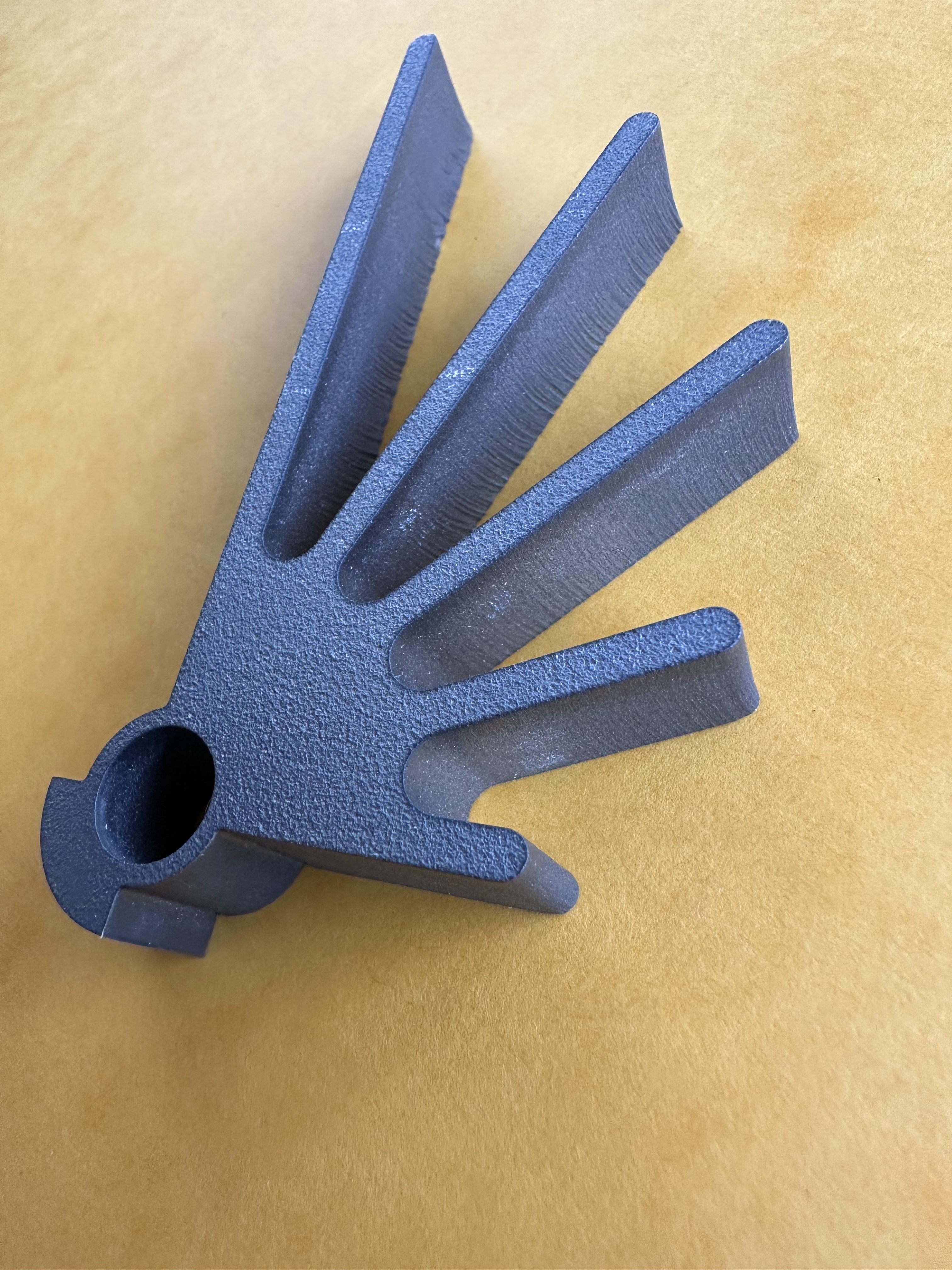

Ceci dit et pour en revenir au cœur de notre sujet, dans le monde du jet d’eau, il existe cinq qualités de coupe, dont la principale variable (mais loin d’être unique !) est la vitesse d’avance - qui diminue au fur et à mesure que l’on augmente dans les qualités :
Qualité 1 : l'ébauche
Cette qualité permet de découper toute matière en un temps minimum, avec un état de surface grossier et un respect dimensionnel approximatif
Qualité 2 : pour les découpes moins grossières
Ce choix est effectué lorsque l’on souhaite découper des formes non fonctionnelles ou qui seront reprises en usinage par la suite.
Qualité 3 : pour la découpe standard
C’est certainement la qualité la plus utilisée dans la découpe par jet d’eau abrasif. Une vitesse de coupe rapide avec un respect des côtes dimensionnelles acceptables.
Qualité 4 : la découpe précise
Ici commence la zone de précision recherchée par les industriels exigeants qui usinent des pièces sans reprise.
Qualité 5 : une qualité finition
L’ultime qualité de découpe du jet d’eau permet d’obtenir un état de surface découpé et une précision dimensionnelle optimales. Pour repère, cette qualité découpe deux fois moins vite un même contour, comparativement à la qualité 3.
Dans le cas de l’utilisation d’un centre de découpe par jet d’eau abrasif OMAX, intégrant la suite logicielle métier Intelli-MAX et ses algorithmes continuellement améliorés, une pompe à entraînement direct EnduroMAX, l’opérateur est en mesure de découper n’importe quel matériau de façon optimale, que ce soit en termes de précision ou de productivité.
