Usinage de composites avec le jet d'eau abrasif OMAX

Découpe des matériaux composites avec le jet d'eau abrasif : précision et efficacité

La découpe de matériaux composites est une application idéale pour les jets d'eau abrasifs, offrant à la fois vitesse, précision et rentabilité. Que ce soit pour la fibre de carbone, le Kevlar®, le G10 ou le DIBOND®, la technologie jet d'eau répond aux exigences des industries les plus pointues, telles que l'aérospatiale, l'automobile, la signalétique ou le secteur médical.

Des performances inégalées pour la découpe de composites

Une découpe jet d'eau de haute précision équipé d'une tête de compensation de dépouille offre des résultats impressionnants :

• Fibre de carbone de 6 mm : vitesse de coupe jusqu'à 4500 mm/min à 4100 bar avec une dépouille inférieure à 0,025 mm par côté.
• G10 de 20 mm : vitesse de coupe jusqu'à 1000 mm/min à 4100 bar avec la même précision. Ces performances permettent un usinage rapide tout en garantissant une qualité de finition optimale.



Installation simple et coûts réduits

La flexibilité du jet d'eau est un avantage clé pour les ateliers.

La configuration rapide et l'outillage minimal réduisent les temps de préparation, rendant le processus rentable même pour de petites séries ou des pièces uniques.

Un exemple concret ? Les panneaux de blindage en Kevlar® pour véhicules militaires.

Chaque pièce ayant une géométrie spécifique, la capacité à s'adapter rapidement permet d'optimiser les délais de production.

De plus, l'imbrication optimisée des découpes, à moins de 1/10 mm, minimise les pertes de matériaux et maximise la rentabilité.

Adapté aux petits formats et aux applications de haute précision

Pour des matériaux composites en petits formats, comme des plaques de 900 x 900 mm et de 6 mm d'épaisseur, un jet d'eau de format réduit avec une pompe adaptée suffit. Cette solution permet de réduire les coûts d'investissement sans compromettre la qualité.

Selon la vitesse et le type d'abrasif utilisé, un excellent état de surface peut être obtenu, évitant ainsi une opération de finition supplémentaire.

Des applications variées : de l'aérospatiale à la signalétique

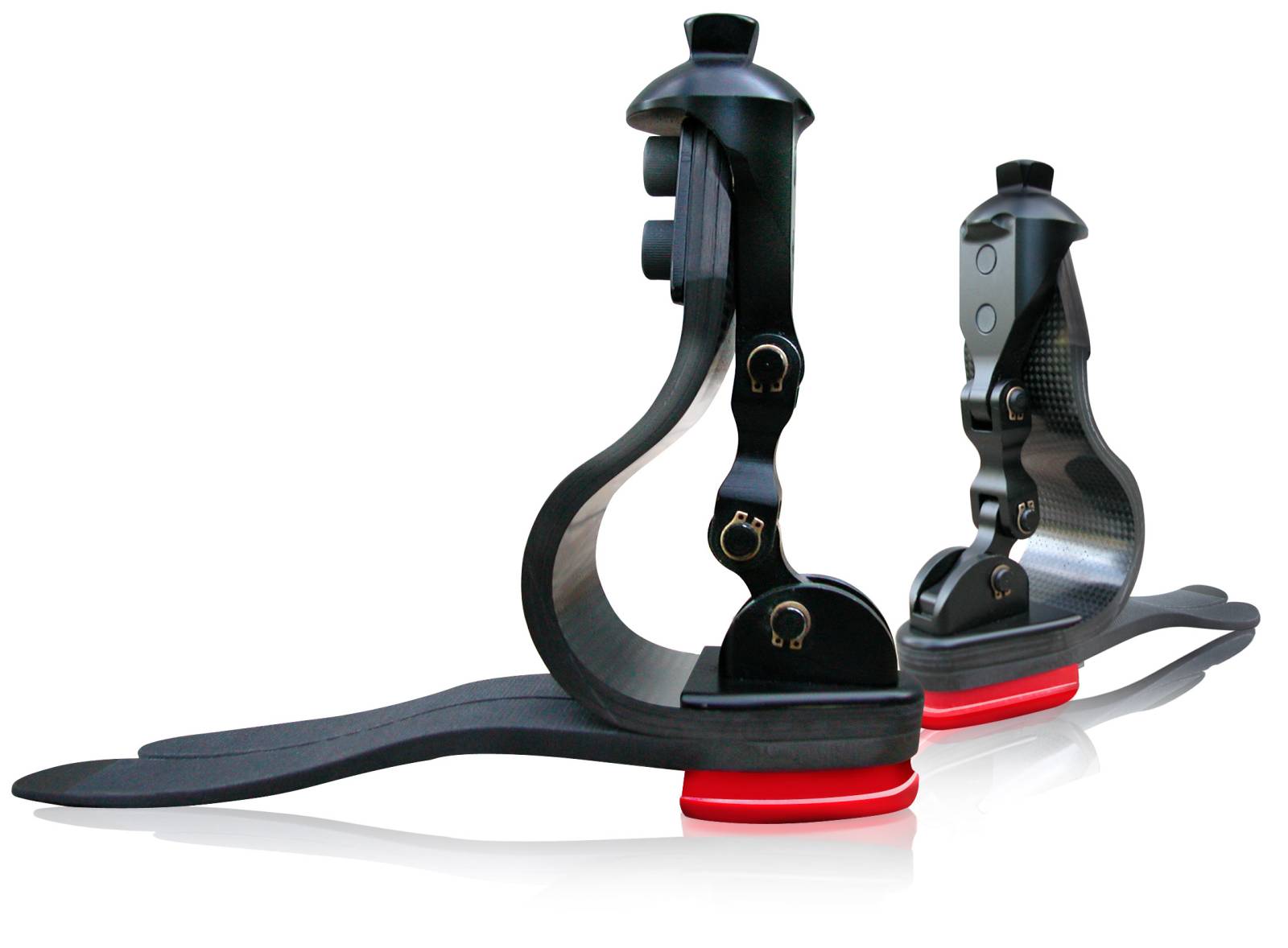

• Industrie aéronautique et médicale : découpes haute précision sans fissuration ni endommagement du matériau, même pour les fibres de carbone de qualité standard.
• Signalétique (DIBOND®) : une finition de surface supérieure sans dépoli est essentielle pour un rendu professionnel.



Perçage des composites : un défi relevé par le jet d'eau abrasif

Le perçage des matériaux composites peut entraîner un délaminage (séparation des couches), notamment dans des matériaux comme la fibre de carbone, le G10 ou le Kevlar®. Voici deux solutions efficaces :

• Perçage à basse pression : réduction automatique et temporaire de la pression pour éviter le délaminage tout en conservant l’efficacité du processus. Quelques ajustements permettent d’optimiser cette méthode pour chaque matériau.
• Perçage mécanique préalable : une perceuse pneumatique montée à côté de la tête de coupe crée un trou de départ. Ensuite, le jet d’eau prend le relais pour une découpe précise sans délaminage. Bien que cette option augmente légèrement les temps de cycle, elle garantit un résultat 100 % fiable.



Conclusion : un processus rapide, précis et économique

Le jet d'eau abrasif offre une solution polyvalente, rapide et fiable pour l'usinage de matériaux composites. Grâce à sa capacité à combiner vitesse, précision et faibles coûts d'exploitation, cette technologie s'impose comme le choix idéal pour des secteurs exigeants.

Vous avez un projet de découpe de matériaux composites ?

Contactez OMAX France pour découvrir comment nos solutions jet d’eau abrasif peuvent répondre à vos besoins spécifiques !
